注：以下为便于排版，电缆型号省去“XJL-”。

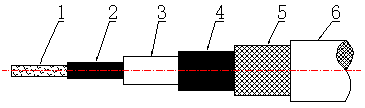

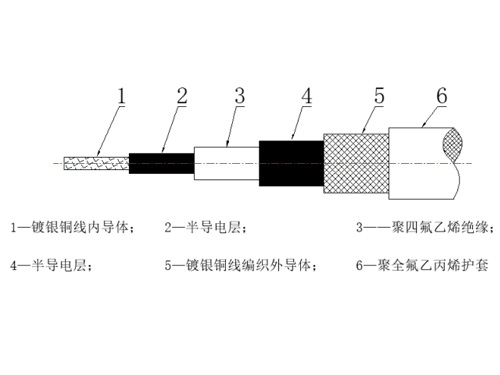

结构示意如下图所示。
1—镀银铜线内导体； | 2—半导电层； | 3——聚四氟乙烯绝缘； |
4—半导电层； | 5—镀银铜线编织外导体； | 6—聚全氟乙丙烯护套 |
图2.3 1 低噪声电缆的结构示意图
电缆的工作温度：-55℃～200℃，具体规格型号如下表所示。
表2.3 2 聚四氟乙烯绝缘低噪音电缆规格型号参数
序号 | 电缆 型号 | 内导体 | 绝缘 | 外导体 | 护套 | 电缆外径 mm | ||||
根数/直径 mm | 外径≤ mm | 标称 厚度mm | 最薄厚度mm | 外径 mm | 外径≤ mm | 标称 厚度 mm | 最薄 厚度 mm | |||
1 | STFF-0.9 | 7/0.1 | 0.309 | 0.27 | 0.24 | 0.85±0.07 | 1.4 | 0.25 | 0.19 | 1.90±0.12 |
2 | STFF-1.6 | 7/0.18 | 0.555 | 0.50 | 0.43 | 1.55±0.10 | 2.2 | 0.25 | 0.19 | 2.70±0.15 |
3 | STFF-1.8 | 7/0.15 | 0.465 | 0.64 | 0.55 | 1.75±0.10 | 2.4 | 0.25 | 0.19 | 2.90±0.15 |
