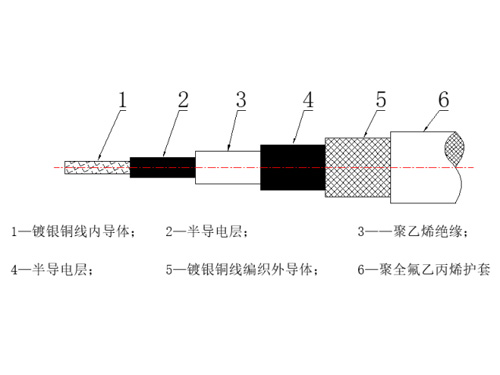

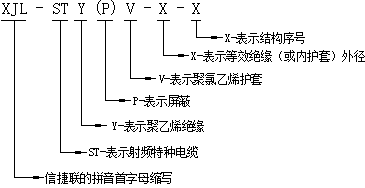

注：以下为便于排版，电缆型号省去“XJL-”。
电缆的工作温度范围：-40℃～85℃，具体规格型号如下表所示。
表2.3 1聚乙烯绝缘低噪音柔软射频电缆规格型号参数
序号 | 电缆型号 | 内导体 | 绝缘 | 外导体 | 内护套 | 屏蔽层 | 护套 | 电缆外径 ≤ | |||||
根数/直径 | 标称外径 | 标称厚度 | 最薄厚度 | 外径 | 根数/直径 | 最薄厚度 | 外径 | 单线直径 ≤ | 标称厚度 | 最薄厚度 | |||
1 | STYV-1-1 | 7/0.08 | 0.24 | 0.23 | 0.16 | 0.70±0.07 | 4/0.05 | - | - | - | 0.25 | 0.15 | 1.63 |
2 | STYV-1 | 7/0.10 | 0.30 | 0.30 | 0.21 | 0.90±0.08 | 4/0.08 | - | - | - | 0.30 | 0.16 | 2.05 |
3 | STYV-2-1 | 7/0.12 | 0.36 | 0.60 | 0.50 | 1.60±0.15 | 7/0.08 | - | - | - | 0.40 | 0.30 | 3.00 |
4 | STYV-2 | 7/0.12 | 0.36 | 0.60 | 0.50 | 1.60±0.15 | 6/0.1 | - | - | - | 0.40 | 0.30 | 3.10 |
5 | STYV-2-2 | 7/0.10 | 0.30 | 0.95 | 0.76 | 2.20±0.10 | 7/0.1 | - | - | - | 0.40 | 0.30 | 3.60 |
6 | STYPV-3 | 7/0.12 | 0.36 | 0.60 | 0.50 | 1.60±0.15 | 6/0.1 | 0.50 | 3.35±0.1 | 0.12 | 0.50 | 0.40 | 5.50 |
7 | STYPV-4 | 7/0.12 | 0.36 | 0.60 | 0.50 | 1.60±0.15 | 6/0.1 | 0.90 | 4.0±0.2 | 0.12 | 0.50 | 0.40 | 6.00 |
