1、产品应用
本类别电缆应用于航空、航天、兵器、舰船等电子仪器、电气装置，监测监控的线缆连接，适合各种恶劣环境。
2、产品特点
Ø 体积小，重量轻
Ø 高强度
Ø 优异的耐化学性
Ø 抗辐射
Ø 抗刮磨
3、产品特性
Ø 额定电压：600V
Ø 耐温范围：-65℃～200℃
Ø 弯曲半径：10D
4、执行标准
GJB773A/22
1、结构与材料
FF40J-2型 |
FF40JP21-2型 |
FF40JP21H11-2型 |
l 导体：镀银 l 绝缘：交联乙烯-四氟乙烯 XETFE l 屏蔽：镀银编织 l 护套：交联乙烯-四氟乙烯XETFE | ||
2、型号和名称
序号 | 型号 | 名称 |
1 | FF40J-2 | 镀银铜芯XETFE绝缘电线电缆 |
2 | FF40JP21-2 | 镀银铜XETFE绝缘镀银圆铜线编织屏蔽电线电缆 |
3 | FF40JP21H11-2 | 镀银铜合金芯XETFE绝缘镀银圆铜线编织屏蔽XETFE护套电线电缆 |
表2.1 11 单芯电缆（含屏蔽）参数表
标称截面 mm2 | 导体结构 根/直径 | 电缆外径mm | 导体电阻Ω/km | 电缆重量kg/km | ||||
FF40J-2 | FF40JP21-2 | FF40JP21H11-2 | FF40J-2 | FF40JP21-2 | FF40JP21H11-2 | |||
0.14 | 19/0.10 | 1.02 | 1.52 | 2.24 | 126 | 2.5 | 6.4 | 8.8 |
0.2 | 19/0.12 | 1.14 | 1.64 | 2.16 | 83.5 | 3.4 | 7.6 | 10.2 |
0.4/0.3 | 19/0.16 | 1.27 | 1.77 | 2.29 | 49.5 | 4.8 | 9.4 | 12.2 |
0.6/0.5 | 19/0.20 | 1.47 | 1.97 | 2.49 | 30.2 | 7.0 | 12.2 | 15.2 |
(0.75) | 19/0.23 | 1.71 | 2.21 | 2.73 | 22.7 | 9.5 | 15.4 | 18.8 |
1.0 | 19/0.26 | 1.78 | 2.31 | 2.83 | 19.0 | 10.7 | 16.9 | 20.4 |
1.2 | 19/0.28 | 1.96 | 2.49 | 3.01 | 15.3 | 13.4 | 20.2 | 23.9 |
(1.5) | 19/0.32 | 2.22 | 2.75 | 3.27 | 11.7 | 18.1 | 25.6 | 29.7 |
2.0 | 19/0.36 | 2.39 | 2.92 | 3.44 | 9.45 | 20.5 | 28.6 | 32.9 |
(2.5) | 37/0.30 | 2.72 | 3.25 | 3.77 | 6.86 | 28.6 | 37.6 | 42.4 |
3.0 | 37/0.32 | 2.82 | 3.35 | 3.87 | 6.23 | 30.5 | 39.8 | 44.7 |
(4.0) | 37/0.37 | 3.21 | 3.78 | 4.30 | 4.51 | 43.1 | 53.7 | 59.2 |
5.0 | 37/0.40 | 3.40 | 3.96 | 4.56 | 3.90 | 48.2 | 59.4 | 66.3 |
(6.0) | 37/0.45 | 3.97 | 4.57 | 5.13 | 3.05 | 64.3 | 77.6 | 84.9 |
注：①未加括号为优选规格； | ||||||||

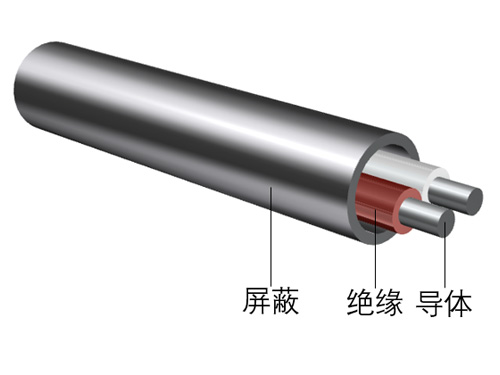

1、结构与材料
FF40JH11-2型 |
FF40JP21-2型 |
FF40JP21H11-2型 |
l 导体：镀银 l 绝缘：交联乙烯-四氟乙烯 XETFE l 屏蔽：镀银编织 l 护套：交联乙烯-四氟乙烯 XETFE | ||
2、型号和名称
序号 | 型号 | 名称 |
1 | FF40JP21-2 | 镀银铜芯XETFE镀银圆铜线编织屏蔽多芯电缆 |
2 | FF40JH11-2 | 镀银铜XETFE绝缘XETFE护套多芯电缆 |
3 | FF40JP21H11-2 | 镀银铜合金芯XETFE绝缘镀银圆铜线编织屏蔽XETFE护套多芯电缆 |
表2.1 12 多芯电缆（含屏蔽）参数表
标称截面 mm2 | 护套厚度 | 电缆外径mm | 导体电阻Ω/km | 电缆重量kg/km | ||||||
max | min | FF40JH11-2 | FF40JP21-2 | FF40JP21H11-2 | FF40JH11-2 | FF40JP21-2 | FF40JP21H11-2 | |||
2芯 | 0.14 | 0.25 | 0.13 | 2.66 | 2.59 | 3.11 | 129 | 8.1 | 11.5 | 15.1 |
0.2 | 0.25 | 0.13 | 2.90 | 2.83 | 3.35 | 85.2 | 10.2 | 14.0 | 17.9 | |
0.4/0.3 | 0.25 | 0.13 | 3.16 | 3.09 | 3.61 | 50.5 | 13.4 | 17.6 | 21.7 | |
0.6/0.5 | 0.25 | 0.13 | 3.56 | 3.49 | 4.01 | 30.8 | 18.3 | 23.1 | 27.8 | |
(0.75) | 0.25 | 0.13 | 4.12 | 3.97 | 4.57 | 23.2 | 25.0 | 29.5 | 35.9 | |
1.0 | 0.25 | 0.13 | 4.32 | 4.17 | 4.77 | 19.4 | 27.8 | 32.5 | 39.2 | |
1.2 | 0.25 | 0.13 | 4.68 | 4.53 | 5.13 | 15.6 | 33.8 | 39.0 | 46.2 | |
(1.5) | 0.25 | 0.13 | 5.20 | 5.05 | 5.65 | 12.0 | 44.1 | 50.0 | 57.9 | |
2.0 | 0.25 | 0.13 | 5.66 | 5.39 | 6.11 | 9.64 | 50.9 | 55.8 | 65.7 | |
3芯 | 0.14 | 0.25 | 0.13 | 2.83 | 2.76 | 3.28 | 129 | 11.0 | 15.0 | 19.0 |
0.2 | 0.25 | 0.13 | 3.09 | 3.02 | 3.54 | 85.2 | 14.1 | 18.5 | 22.9 | |
0.4/0.3 | 0.25 | 0.13 | 3.37 | 3.30 | 3.82 | 50.5 | 18.8 | 23.6 | 28.4 | |
0.6/0.5 | 0.25 | 0.13 | 3.80 | 3.73 | 4.25 | 30.8 | 26.1 | 32.6 | 36.9 | |
